Stoffhandhabung

Stoffrolle laden

Vorbereitung:

• Vergewissern Sie sich, dass die Maschine initialisiert und betriebsbereit ist.
• Prüfen Sie, ob die vorherige Rolle vollständig entladen wurde.
• Stellen Sie sicher, dass der Arbeitsbereich frei von Hindernissen ist.

Ausrichtung der Stoffrolle:

• Platzieren Sie die Stoffrolle so, dass sie parallel zur Maschine ausgerichtet ist.

  WARNING

  Eine präzise Ausrichtung ist entscheidend! Eine schief eingelegte Rolle führt zu Stoffverlauf während des Betriebs und macht ein erneutes Laden erforderlich.

• Prüfen Sie die Ausrichtung von beiden Seiten der Maschine

• Die Rolle muss exakt parallel zur Einzugskante liegen

• Nutzen Sie die Maschinenmarkierungen als Orientierungshilfe

• Korrigieren Sie auch kleinste Abweichungen

Einlegen des Stoffes:

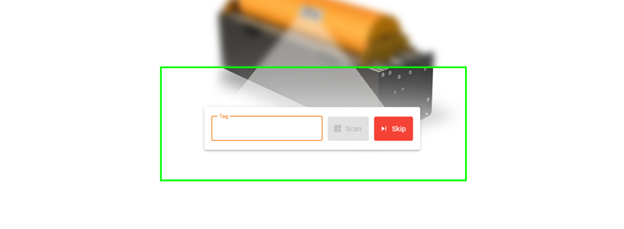

1. Mit Node-System:

• Scannen Sie die Rollen-ID mit dem Barcode-Scanner ein
• Warten Sie auf die Bestätigung im System
• Das System lädt automatisch die zugehörigen Stoffparameter

2. Ohne Node-System: Fahren Sie direkt mit dem Einlegen fort

Stoffeinführung:

• Führen Sie den Stoff gerade in die Einzugsvorrichtung ein
• Achten Sie darauf, dass der Stoff nicht verdreht ist
• Klemmen Sie den Stoff in der vorgesehenen Klemmvorrichtung fest
• Stellen Sie sicher, dass der Stoff über die gesamte Breite gleichmäßig gespannt ist

Ladevorgang starten:

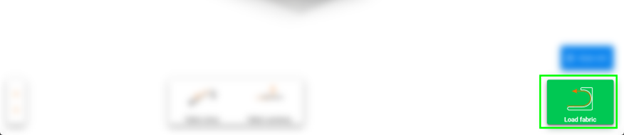

1. Warten Sie, bis die “Stoffrolle Laden”-Schaltfläche grün aufleuchtet:

2. Klicken Sie auf die Schaltfläche, um den automatischen Ladevorgang zu starten

Überwachung des Ladevorgangs:

1. Beobachten Sie den Einzugsvorgang aufmerksam:

• Achten Sie auf gleichmäßigen Einzug
• Prüfen Sie, ob der Stoff gerade einläuft
• Behalten Sie die Stoffspannung im Auge

2. Bei Unregelmäßigkeiten:

• Drücken Sie sofort die Stopp-Taste
• Entladen Sie die Rolle
• Korrigieren Sie die Ausrichtung
• Starten Sie den Ladevorgang erneut

WARNING

Ein schiefer Stoffeinzug kann während des Betriebs nicht korrigiert werden und führt zu fehlerhaften Zuschnitten!

Initialer Querschnitt

Vorbereitung:

Prüfen Sie nach dem Laden, ob der Stoff korrekt positioniert ist:

• Stoff muss gerade und spannungsfrei liegen
• Keine Falten oder Wellen im Schnittbereich

Durchführung:

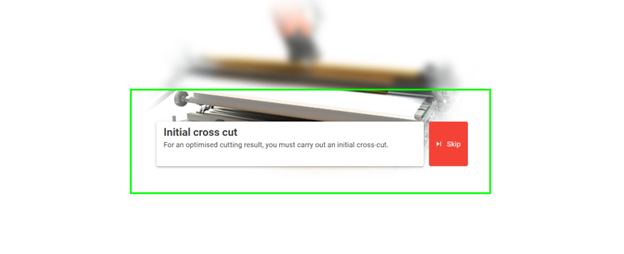

1. Wählen Sie die Querschnitt-Taste in der Actionbar
2. Das System zeigt das Zuschnittfenster an
3. Beobachten Sie den Schnittvorgang:

• Achten Sie auf gleichmäßige Schnittführung
• Prüfen Sie die Schnittkante auf Sauberkeit

INFO

Auch wenn der initiale Querschnitt übersprungen werden kann, wird er dringend empfohlen. Er gewährleistet eine definierte, gerade Startkante, erhindert Maßabweichungen bei späteren Zuschnitten und erhöht die Gesamtqualität der Zuschnitte.

Parametereinstellung

Mit Node-System:

Das System lädt automatisch die Grundparameter für die gescannte Rolle. Überprüfen Sie dennoch die geladenen Parameter:

• Kontrollieren Sie die angezeigten Werte
• Vergleichen Sie mit den Stoffanforderungen

Manuelle Parameterauswahl:

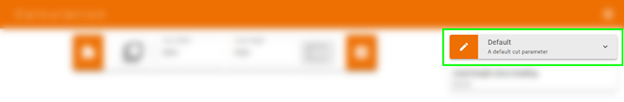

1. Öffnen Sie die Parameterauswahl im oberen rechten Bereich (Default)
2. Wählen Sie den passenden Parameter für Ihren Stoff aus der Liste

Parameteranpassung

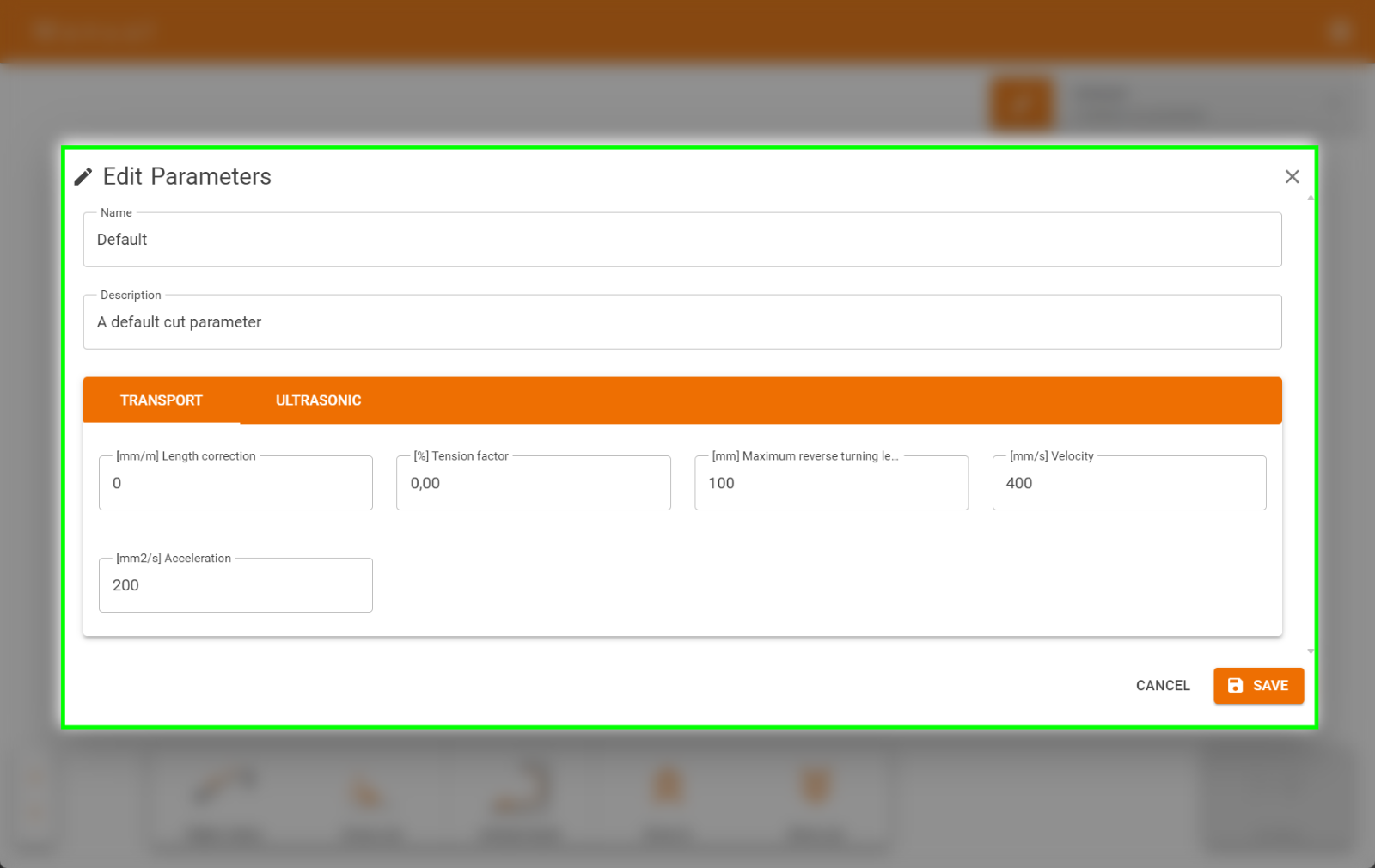

1. Klicken Sie auf den Stift-Button neben dem Parameter
2. Im Editier-Dialog können Sie folgende Werte anpassen:

• Schnittgeschwindigkeit
• Beschleunigung
• Kopfdruck
• Weitere stoffspezifische Einstellungen

WARNING

Auch bei aktivem Node-System müssen die Parameter überprüft und bei Bedarf angepasst werden. Das System schlägt lediglich Grundeinstellungen vor.

Stoffrolle entladen

Vorbereitung:

1. Stellen Sie sicher, dass alle Schneidvorgänge abgeschlossen sind
2. Prüfen Sie, ob der Aufwickler frei ist

Entladevorgang:

1. Klicken Sie auf den Stoffentladen-Knopf in der Actionbar:

2. Überwachen Sie den automatischen Entladevorgang:

• Achten Sie auf gleichmäßiges Ausfahren des Stoffes
• Prüfen Sie, ob sich der Stoff korrekt von der Maschine löst

Nach dem Entladen:

1. Entfernen Sie die Stoffrolle erst nach vollständigem Stillstand
2. Prüfen Sie den Einzugsbereich auf Stoffreste
3. Bereiten Sie die Maschine auf die nächste Rolle vor:

• Reinigen Sie bei Bedarf die Einzugsvorrichtung
• Kontrollieren Sie die Klemmvorrichtung

WARNING

Versuchen Sie nie, den Stoff während des Entladevorgangs manuell zu ziehen oder zu führen. Lassen Sie die Maschine den Vorgang automatisch durchführen.
