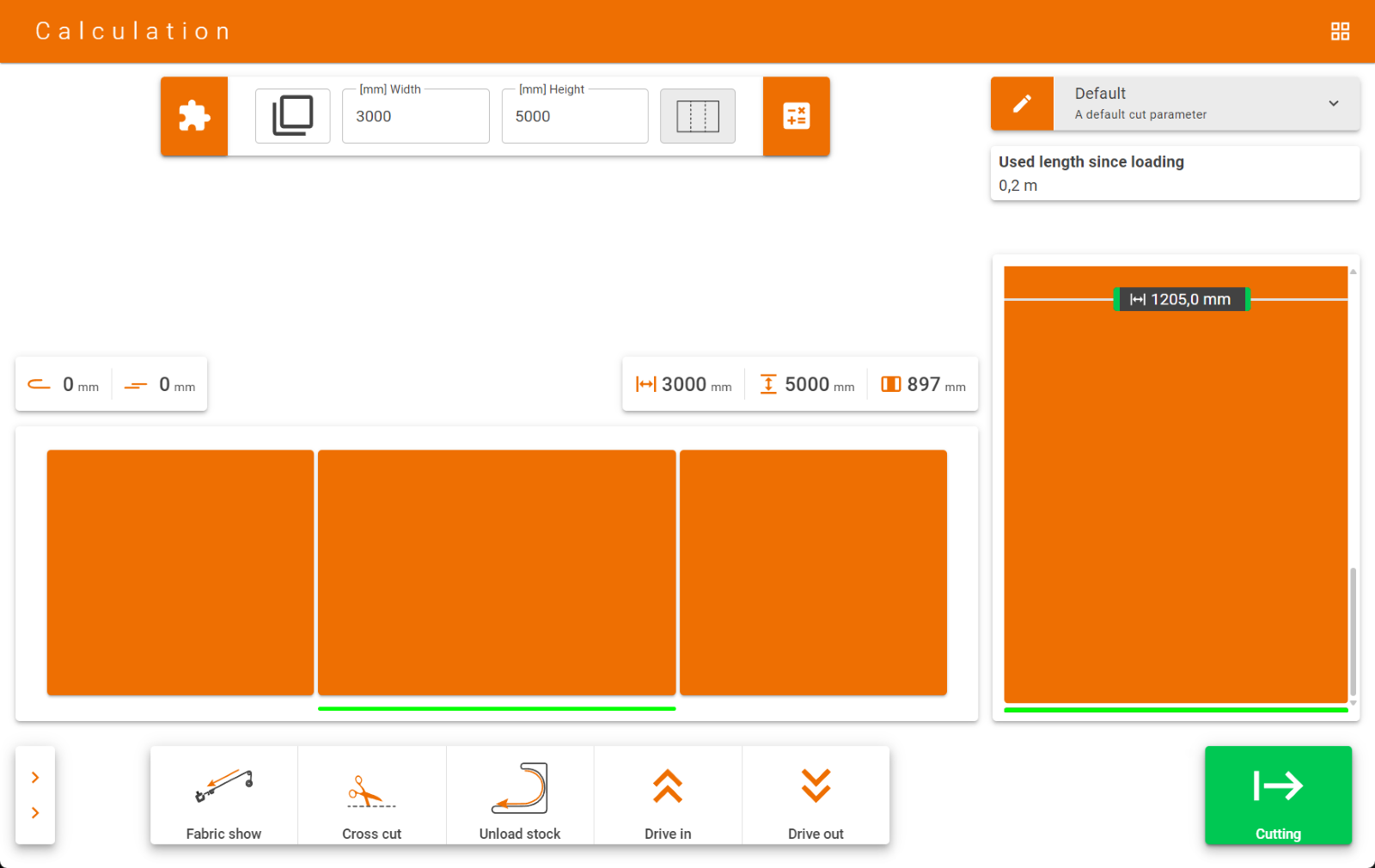

Markisen Berechnung

Der Berechnungsmodus automatisiert die Markisenzuschnitte, wobei die Bahnauswahl weiterhin manuell erfolgt. Er bietet umfangreiche Anpassungsmöglichkeiten durch vordefinierte Presets und flexible Schnittstrategien.

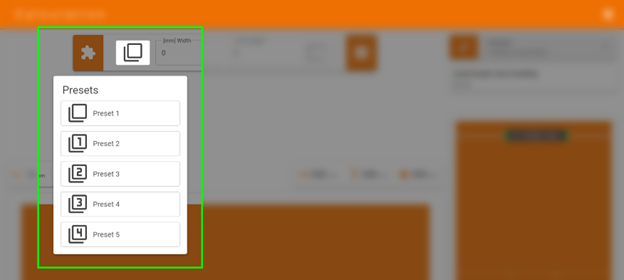

Preset-Verwaltung

Preset-Verwaltung**:

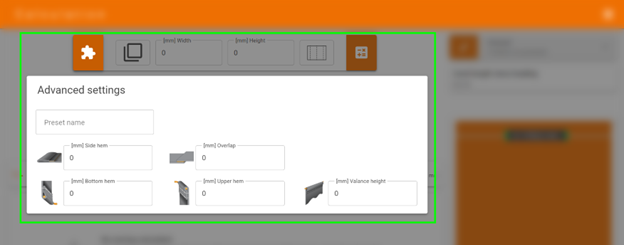

Presets ermöglichen die Speicherung häufig verwendeter Einstellungen für:

• Umlagenseite
• Überlappung
• Obere/untere Zugabe für Keder
• Fixe Volanthöhe

Schnittstrategien und Bahnoptimierung

Der Modus bietet zwei Hauptstrategien welche über die Schaltfläche Strategie ausgewählt werden können.

Schmale Seitenteile

• Seitenteile werden kleiner oder gleich der halben Rollenbreite berechnet
• Das System errechnet automatisch die Außenbahnen
• Eine Mindestbahnbreite verhindert zu schmale Randstreifen
• Bei Unterschreitung der Mindestbreite erfolgt eine automatische Anpassung (Bahnkürzung) der mittleren Bahnen

Breite Seitenteile

• Seitenteile werden größer als die halbe Rollenbreite berechnet

Die Berechnung erfolgt in beiden Fällen mit einem virtuellen Rapport von 12 Designwiederholungen für präzise Anpassungen. Der Rapport kann, wenn ein Node-System verwendet wird, in der Artikelverwaltung geändert werden. Im Falle einer Standalone Maschine kann der Rapport nicht geändert werden!

Zuschnittablauf und Steuerung

Der standardmäßige Ablauf folgt dieser Sequenz:

1. Automatische Auswahl und Zuschnitt der ersten (meist vollen) Bahn
2. Zuschnitt der verbleibenden vollen Bahnen
3. Abschließender Zuschnitt der Teilbahnen an den Seiten

Die Schnittabfolge kann jederzeit angepasst werden: ein einfacher Klick auf eine Bahn wählt diese für den nächsten Schnitt aus.

Bahnenverwaltung

Die Verwaltung der einzelnen Bahnen wurde flexibel und benutzerfreundlich gestaltet. Nach jedem erfolgreichen Zuschnitt markiert das System die entsprechende Bahn automatisch grün, um den Fortschritt visuell darzustellen. Sollte eine bereits geschnittene Bahn aus irgendeinem Grund wiederholt werden müssen, bietet das System zwei Möglichkeiten: Entweder durch einen direkten Klick auf die Bahn, wodurch diese sofort für einen erneuten Schnitt ausgewählt wird, unabhängig von ihrem aktuellen Status, oder durch einen langen Klick. Bei der zweiten Option erscheint ein Ladebalken, nach dessen Ablauf sich der Status der Bahn umkehrt - von geschnitten zu ungeschnitten oder umgekehrt.

Dies ermöglicht eine präzise Kontrolle über den Zuschnittsprozess und erlaubt es, flexibel auf Qualitätsanforderungen oder Fehler zu reagieren. Sobald alle Bahnen einer Markise geschnitten wurden, stellt das System automatisch die nächsten Schnittdaten bereit, wodurch ein effizienter und kontinuierlicher Arbeitsablauf gewährleistet wird.
