Modalità operative

La macchina offre tre modalità operative specializzate per diverse esigenze di taglio: la modalità di taglio manuale, la modalità di calcolo per tende da sole e la modalità lista ordini. I parametri di taglio rimangono persistenti in tutte le modalità, mentre le specifiche di taglio (lunghezza, altezza, larghezza) vengono salvate individualmente per ciascuna modalità.

Modalità di taglio manuale

Nella modalità di taglio manuale, gli operatori possono impostare con precisione la posizione e la larghezza delle strisce secondo le loro esigenze.

Opzioni di posizionamento

La modalità offre sei diverse possibilità di posizionamento:

• Sinistra: Le strisce vengono riempite partendo dal bordo sinistro
• Destra: Le strisce vengono riempite partendo dal bordo destro
• Striscia intera: Un taglio sull'intera larghezza senza taglio longitudinale
• Centrato: Le strisce vengono allineate al centro del tessuto
• Bilaterale: Il taglio avviene alternando da sinistra e destra
• Strategia a metà: Il rotolo di tessuto viene diviso a metà

Procedura:

L'operazione segue questo ordine:

1. Selezionare l'opzione di posizionamento desiderata nell'area superiore
2. Cliccare su "Aggiungi striscia"

3. Selezionare il template necessario (ad esempio rettangolo)
4. Definire altezza e larghezza della striscia

5. Controllare l'anteprima di taglio sul lato destro
6. Ripetere il processo per ulteriori strisce

:::note Il numero massimo possibile di strisce è limitato dalle teste di taglio disponibili. Se si supera questo numero o in caso di configurazioni di taglio non valide, apparirà un messaggio di avviso appropriato. :::

Modalità di calcolo per tende da sole

La modalità di calcolo automatizza i tagli delle tende da sole, mentre la selezione delle strisce rimane manuale. Offre ampie possibilità di personalizzazione attraverso preset predefiniti e strategie di taglio flessibili.

Gestione preset:

I preset permettono di salvare impostazioni frequentemente utilizzate per:

• Lato di piegatura
• Sovrapposizione
• Aggiunta superiore/inferiore per bordino
• Altezza volant fissa

Strategie di taglio e ottimizzazione delle strisce:

La modalità offre due strategie principali:

Parti laterali strette:

• Le parti laterali vengono calcolate minori o uguali alla metà della larghezza del rotolo
• Il sistema calcola automaticamente le strisce esterne
• Una larghezza minima della striscia impedisce strisce laterali troppo strette
• Se si scende sotto la larghezza minima, avviene un adattamento automatico (accorciamento) delle strisce centrali

Parti laterali larghe:

• Le parti laterali vengono calcolate maggiori della metà della larghezza del rotolo

Il calcolo avviene in entrambi i casi con un rapporto virtuale di 12 ripetizioni del design per adattamenti precisi. Il rapporto può essere modificato nella gestione articoli se si utilizza un sistema Node. Nel caso di una macchina standalone, il rapporto non può essere modificato!

Sequenza di taglio e controllo:

La sequenza standard segue questo ordine:

1. Selezione automatica e taglio della prima striscia (solitamente intera)
2. Taglio delle rimanenti strisce intere
3. Taglio finale delle strisce parziali sui lati

La sequenza di taglio può essere modificata in qualsiasi momento: un semplice clic su una striscia la seleziona per il taglio successivo.

Gestione delle strisce

La gestione delle singole strisce è stata progettata in modo flessibile e intuitivo. Dopo ogni taglio riuscito, il sistema marca automaticamente la striscia corrispondente in verde per rappresentare visivamente il progresso. Se una striscia già tagliata deve essere ripetuta per qualsiasi motivo, il sistema offre due possibilità: o attraverso un clic diretto sulla striscia, che la seleziona immediatamente per un nuovo taglio, indipendentemente dal suo stato attuale, o attraverso un clic prolungato. Con la seconda opzione appare una barra di caricamento, al termine della quale lo stato della striscia si inverte - da "tagliato" a "non tagliato" o viceversa. Questo permette un controllo preciso del processo di taglio e consente di reagire in modo flessibile ai requisiti di qualità o agli errori. Non appena tutte le strisce di una tenda da sole sono state tagliate, il sistema prepara automaticamente i dati di taglio successivi, garantendo così un flusso di lavoro efficiente e continuo.

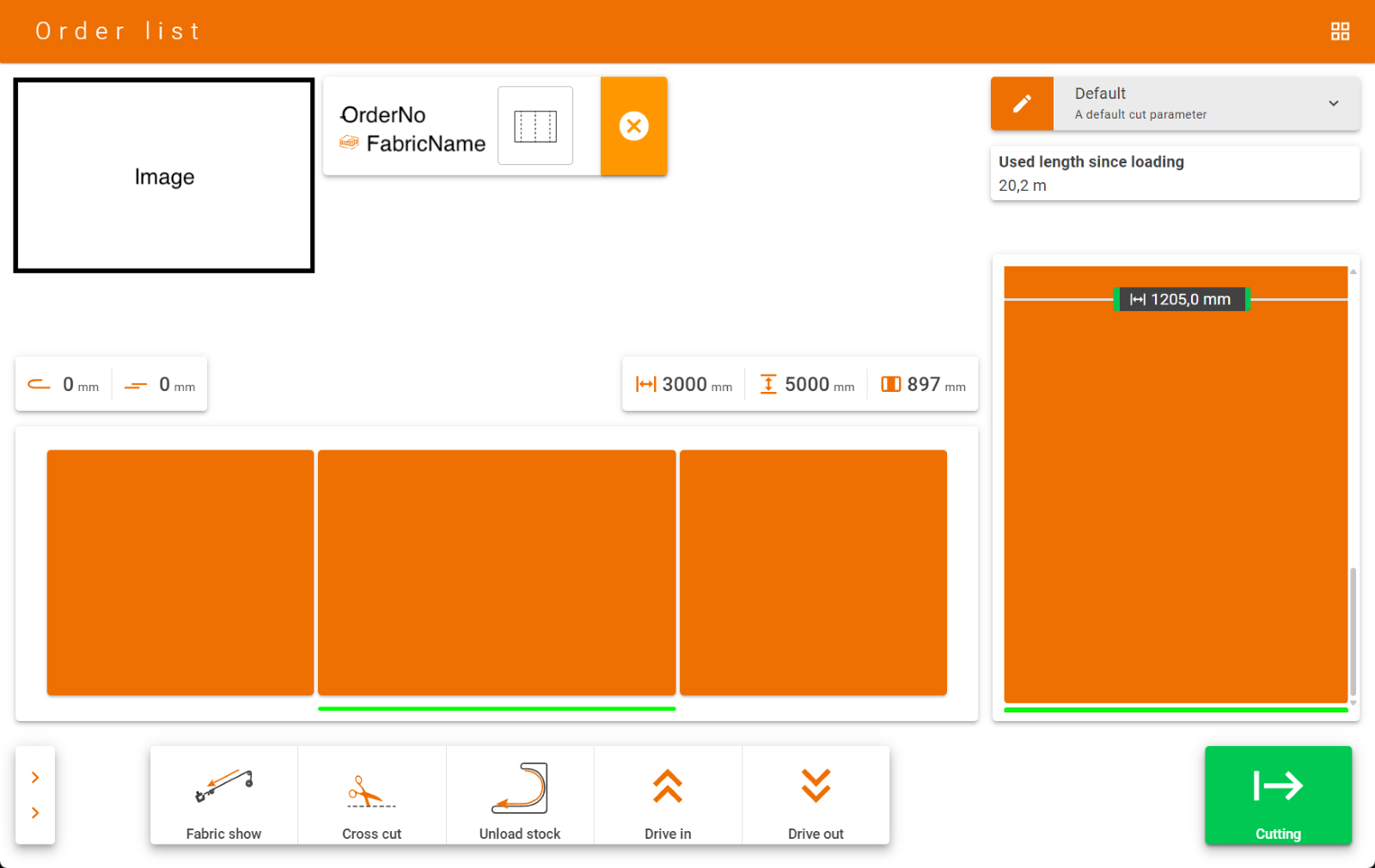

Modalità lista ordini

Questa modalità permette l'elaborazione automatizzata degli ordini con due possibilità di input:

1. Interfaccia PAC2000 per l'acquisizione completamente automatica dei dati
2. Input tramite codice a barre per il trasferimento diretto di lunghezza e altezza

:::note La modalità lista ordini e la modalità di calcolo per tende da sole sono identiche nel loro processo di base. L'unica differenza sostanziale sta nel modo di inserimento dei dati - automatizzato attraverso l'interfaccia PAC2000 o manuale da parte dell'operatore. :::

Flusso del processo:

La modalità lista ordini inizia con l'acquisizione dei dati dell'ordine. L'operatore scansiona un numero d'ordine o inserisce le misure necessarie direttamente tramite codice a barre. Dopo l'inserimento riuscito dei dati, il sistema mostra automaticamente la configurazione calcolata della tenda da sole nella parte inferiore dello schermo. Se per l'ordine è stata memorizzata un'immagine specifica del tessuto, questa viene anche visualizzata automaticamente per garantire la corretta selezione del materiale. Lo stesso vale per i numeri d'ordine e le caratteristiche del tessuto memorizzate.

:::note In caso di deviazioni o formati di codice a barre non validi, viene immediatamente visualizzato un messaggio di errore appropriato che indica all'operatore le correzioni necessarie. :::

Anche in questa modalità la macchina offre piena flessibilità nell'ottimizzazione del taglio. Come nella modalità di calcolo manuale, l'operatore può passare in qualsiasi momento tra diverse strategie di calcolo, ad esempio da strisce laterali strette a larghe. Questo permette un adattamento ottimale alle specifiche esigenze del cliente o alle caratteristiche del materiale, anche quando l'ordine è già in lavorazione.

Il processo di taglio effettivo procede analogamente alla modalità di calcolo. La macchina inizia normalmente con le strisce intere e procede verso le strisce parziali sui lati. Anche qui la sequenza può essere modificata in qualsiasi momento cliccando sulla striscia desiderata. Dopo ogni taglio riuscito di una striscia, il sistema aggiorna automaticamente lo stato dell'ordine. Un particolare vantaggio della modalità lista ordini sta nella segnalazione automatica di completamento. Non appena tutte le strisce di un ordine sono state tagliate, il sistema marca automaticamente l'ordine come completato. Questo garantisce una documentazione completa e permette un preciso monitoraggio dei processi di produzione. Quando si utilizza l'interfaccia PAC2000, questi messaggi di stato vengono trasmessi direttamente al sistema superiore.

Feedback dei dati

Il feedback dei dati nella modalità lista ordini avviene continuamente durante l'intero processo di taglio e viene elaborato nel formato PAC2000. Dopo ogni singolo taglio di striscia, il sistema aggiorna automaticamente i valori di consumo. Questo aggiornamento in tempo reale include le lunghezze esatte di taglio, il consumo di materiale e i timestamp dei singoli tagli.

Non appena tutte le strisce di un ordine sono state completamente tagliate, il sistema genera un feedback finale. Questo marca l'ordine originariamente scansionato come completato e contiene una documentazione completa con:

• Larghezze finali delle strisce laterali
• Dati dettagliati di taglio di tutte le strisce
• Timestamp dell'intero ordine
• Assegnazione all'utente esecutore
• Consumo totale di materiale
• Tempo di produzione

La trasmissione dei dati avviene continuamente nel formato standardizzato PAC2000, garantendo un'integrazione perfetta nei sistemi di produzione superiori. Attraverso questo aggiornamento continuo e il messaggio di stato finale viene assicurata una documentazione completa del processo di produzione.

:::note Informazioni dettagliate sul formato PAC2000 e sui campi dati specifici sono disponibili nel documento separato dell'interfaccia PAC2000. Il documento può essere richiesto se necessario. :::
